簡要描述：
概 述 ● 沸騰干燥，又稱流化床，它是由空氣過濾器、加熱器、沸騰床主機，旋風分離器、布袋除塵器、高壓離心風機、操作臺組成，由于干燥物料的性質不同，配套除塵設備時，可按需要考慮，可同時選擇旋風分離器、布袋除塵器，也可選擇其···
概 述
● 沸騰干燥，又稱流化床，它是由空氣過濾器、加熱器、沸騰床主機，旋風分離器、布袋除塵器、高壓離心風機、操作臺組成，由于干燥物料的性質不同，配套除塵設備時，可按需要考慮，可同時選擇旋風分離器、布袋除塵器，也可選擇其中一種，一般來說比重較大的如沖劑及顆粒物料干燥只需選擇旋風分離器，比重較輕的小顆粒狀和粉狀物料需配套布袋除塵器，并備有氣力送料裝置及皮帶輸送機供選擇。
● 本設備有連續型與間隙式兩種操作方式。
● 蒸氣、電、熱風爐均可配用(按用戶要求配套)。
原 理
沸騰干燥器是利用經過濾后的潔凈空氣，經熱交換器的對流換熱,使空氣溫度上升到一定值進入主機分風筒，經閥片分配進入沸騰器，濕物料從加料器進入干燥器。由于風壓作用，物料在干燥器內形成沸騰狀態，使熱空氣與物料進行充分接觸，增強了傳熱傳質過程，在較短的時間內促使物料中的水份蒸發分離。物料干燥后由排料口排出，廢氣由沸騰床頂部排出，經旋風除塵器和布袋除塵器回收固體粉料后排空。本設備一般進行負壓操作。

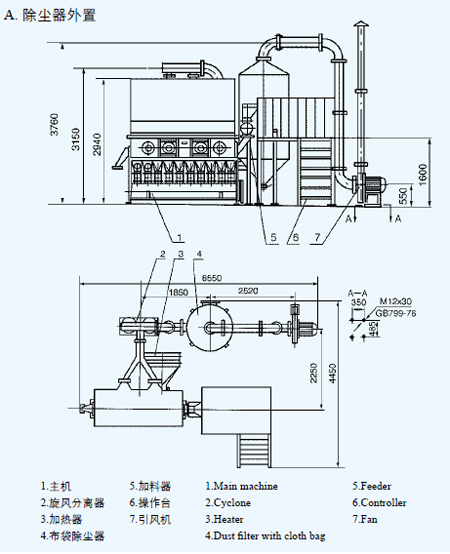

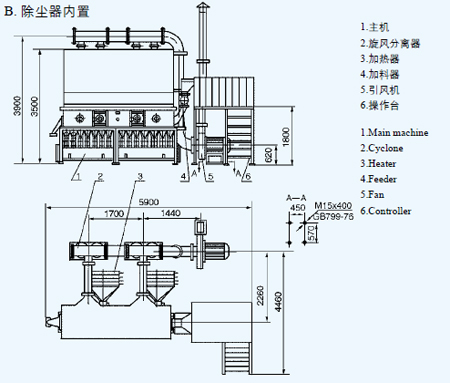

工藝流程圖
應 用
適應于醫藥藥品、化工原料、食品、糧食加工、飼料的干燥作業。如；原料藥、壓片顆粒、中藥沖劑、保健食品、飲料沖劑、玉米胚芽、飼料、塑料樹脂、檸檬酸和其它粉粒狀物料的干燥除濕。適用物料粒徑一般為0.1~6mm，**粒徑為0.5~3mm。
| 技術 參數 型號 規格 | XF0.25-1 （原XF10） | XF0.25-2 （原XF20） | XF0.25-3 （原XF30） | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| 床層 面積 m2 | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
| 干燥 能力 (kg H2O/h) | 10-15 | 20-25 | 30-45 | 52-75 | ～30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84-120 |
| 風機 功率 kw | 5.5 | 7.5 | 15 | 22 | 7.5 | 18.5 | 30 | 37 | 48 | 30 | 37 |
| 進風 溫度 (℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| 物料 溫度 (℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| 外形 尺寸（主機） L×H×W（m） | 1×0.6× 3.35 | 2×0.6× 3.35 | 4×0.6× 3.35 | 6×0.6× 3.35 | 2×0.7× 3.4 | 4×0.7× 3.4 | 6×0.7× 3.4 | 8×0.7× 3.4 | 10×0.7× 3.4 | 4×1× 3.58 | 6×1× 3.58 |
| 占地面積（m2） | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| 技術 參數 型號 規格 | XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 （原XF50） | XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| 床層 面積 m2 | 3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
| 干燥 能力 (kg H2O /h) | 112-160 | 140-200 | 168-240 | 70-100 | 105-150 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| 風機 功率 kw | 48 | 70 | 70 | 30 | 48 | 70 | 105 | 140 | 147 | 169 | 197 |
| 進風 溫度 (℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| 物料 溫度 (℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| 外形 尺寸 （主機） L×H× W（m） | 8×1× 3.58 | 10×1× 3.58 | 12×1× 3.58 | 4×1.2× 4.1 | 6×1.2× 4.1 | 8×1.2× 4.1 | 10×1.2× 4.1 | 12×1.2× 4.1 | 14×1.2× 4.1 | 16×1.2× 4.1 | 18×1.2× 4.1 |
| 占地 面積 （m2） | 74 | 82 | 96 | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
注：一、進料方式有：1、星形加料。2、星形加料式和氣加輸送并用。3、皮帶輸送。4、用戶自定。
二、可實現自動化生產。
三、除以上型號外，可為用戶作特殊設計。
四、根據物料不同，風機功率亦不同。
